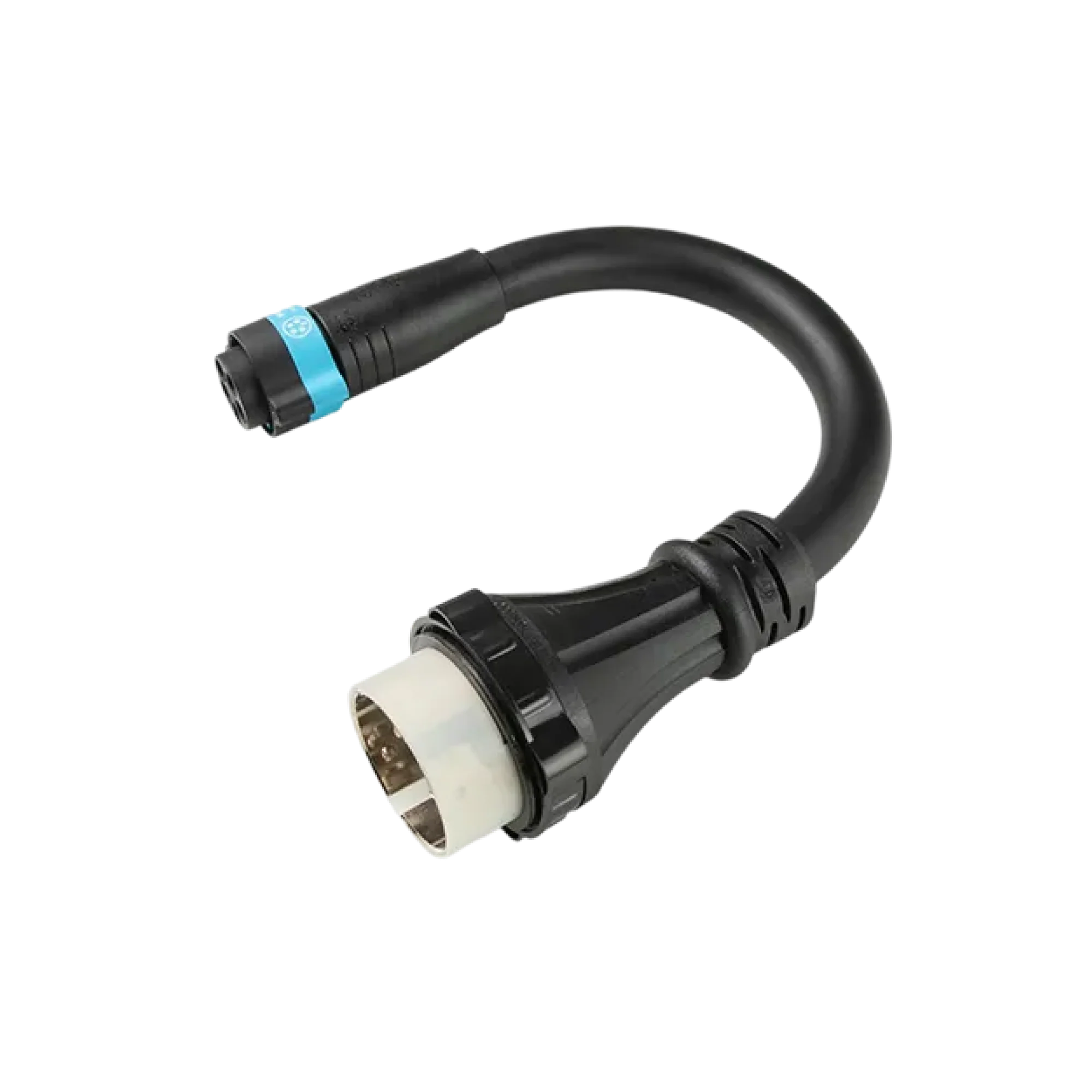

Anker SOLIX E10 AC Generator Adapter | Adaptador para generadores de 120V/240V

El Anker SOLIX E10 AC Generator Adapter permite integrar un generador portátil convencional con el sistema residencial Anker SOLIX E10. Su función es conectar la salida del generador al puerto AC del Power Module, de modo que la energía generada pueda recargar las baterías y pasar hacia las cargas conectadas.

Esta configuración resulta especialmente útil durante interrupciones eléctricas prolongadas, periodos de baja producción solar o lugares donde no existe acceso continuo a la red eléctrica.

A diferencia del Anker SOLIX Smart Generator 5500, que se conecta mediante el puerto DC del E10 y ofrece funciones inteligentes de arranque automático, este adaptador se utiliza con generadores AC portátiles de terceros.

Compatible con generadores portátiles de 120V/240V

El adaptador está diseñado para utilizarse con generadores portátiles que proporcionen una salida de 120/240V en fase dividida.

Anker recomienda utilizar un generador con una distorsión armónica total inferior al 10% THD, ya que una señal eléctrica más estable ayuda a proteger el sistema y permite una recarga más confiable.

Antes de utilizarlo, se debe verificar:

• Voltaje de salida del generador.
• Tipo de conector o cable de salida.
• Potencia continua disponible.
• Frecuencia de 60Hz.
• Distorsión armónica total del generador.
• Compatibilidad con sistemas de fase dividida 120/240V.
• Correcta puesta a tierra.

Bypass de hasta 9600W

El Anker SOLIX E10 AC Generator Adapter admite un flujo de energía de hasta 9600W a 240V y 40A.

Esto significa que el generador puede suministrar energía al E10 y a las cargas conectadas de forma simultánea. Sin embargo, la potencia realmente disponible estará limitada por:

1. La potencia continua del generador.
2. La capacidad del cable de salida utilizado.
3. La configuración del sistema E10.
4. El consumo total de las cargas conectadas.
5. Los límites de entrada y bypass del Power Module.

La capacidad nominal del adaptador no aumenta la potencia del generador.

Recarga y alimentación simultáneas

Cuando el generador se conecta mediante este adaptador, puede recargar las baterías del Anker SOLIX E10 mientras el Power Module suministra energía a los dispositivos o al sistema de respaldo conectado.

Para mantener una operación estable, Anker recomienda que el consumo total de las cargas sea menor que la potencia disponible del generador. De esta forma, queda energía suficiente para recargar las baterías y se evitan fluctuaciones frecuentes.

Por ejemplo, si un generador entrega 5000W y las cargas consumen 3500W, la energía restante puede utilizarse para recargar el E10, considerando las pérdidas de conversión y los límites del sistema.

Uso durante apagones prolongados

El adaptador permite utilizar un generador convencional como fuente adicional cuando:

• La energía almacenada en las baterías está disminuyendo.
• Los paneles solares no producen suficiente energía.
• El apagón se prolonga durante varias horas o días.
• Es necesario mantener refrigeradores, iluminación y equipos esenciales.
• Se requiere energía en instalaciones fuera de la red.

Esta combinación permite aprovechar el generador durante periodos determinados y utilizar las baterías del E10 para ofrecer una operación más silenciosa cuando el motor está apagado.

Limitaciones con cargas de alto arranque

Cuando el sistema E10 recibe energía desde un generador AC, la capacidad para alimentar cargas queda condicionada principalmente por la potencia disponible del generador.

Anker advierte que esta configuración puede no ser suficiente para arrancar aparatos con una corriente inicial elevada, como:

• Sistemas centrales de aire acondicionado.
• Bombas de agua.
• Compresores.
• Motores eléctricos de gran tamaño.
• Herramientas con alto consumo de arranque.

La compatibilidad debe revisarse considerando la potencia nominal, el pico de arranque y la corriente LRA del equipo.

Diferencias frente al Smart Generator 5500

El Smart Generator 5500 carga la batería mediante DC, mientras que el AC Generator Adapter conecta un generador convencional al puerto AC del Power Module.

Uso con Smart Inlet Box

En una configuración con Anker SOLIX Smart Inlet Box, el generador portátil se conecta al E10 mediante el adaptador AC.

El E10 administra la energía proveniente del generador y puede alimentar el tablero residencial mediante la configuración de respaldo manual. La potencia máxima de bypass continúa limitada a 9.6kW.

La transferencia al modo de respaldo debe realizarse siguiendo el procedimiento manual y utilizando un interlock compatible.

Uso con Power Dock

El adaptador está pensado principalmente para conectar un generador portátil directamente a una unidad E10.

En sistemas con Power Dock, Anker también permite integrar determinados generadores portátiles o generadores de reserva mediante los circuitos correspondientes del Power Dock. Esa instalación puede requerir una conexión distinta y debe diseñarse conforme a la guía oficial del sistema.

Conexión al sistema E10

El procedimiento general indicado por Anker consiste en:

1. Apagar o preparar el sistema conforme al manual.
2. Conectar el adaptador al puerto AC Input/Output del E10.
3. Conectar el cable de salida del generador al adaptador.
4. Encender el generador.
5. Verificar que el E10 haya iniciado la recarga.
6. Confirmar que la carga total no supere la capacidad del generador.

El cable de salida propio del generador no está incluido con el adaptador.

Longitud de 50cm

El adaptador tiene una longitud aproximada de 500mm o 50cm.

Esta longitud permite mantener una conexión compacta entre el cable del generador y el puerto del E10. El generador debe colocarse siempre en exteriores, lejos de puertas, ventanas, cocheras y entradas de aire.

Contenido de la caja

El paquete incluye:

• Anker SOLIX E10 AC Generator Adapter.
• Cable integrado de aproximadamente 50cm.
• Documentación de seguridad.

No incluye:

• Generador.
• Cable de salida del generador.
• Sistema Anker SOLIX E10.
• Baterías B6000.
• Power Dock.
• Smart Inlet Box.
• Extensiones eléctricas.

Seguridad de uso

Para utilizar el adaptador correctamente:

• Use únicamente generadores de 120/240V compatibles.
• Utilice el generador exclusivamente en exteriores.
• Manténgalo lejos de puertas, ventanas y ventilaciones.
• Verifique que la salida tenga una frecuencia estable de 60Hz.
• Prefiera generadores con menos de 10% de THD.
• No exceda 240V, 40A o 9600W.
• No conecte cables dañados o de calibre insuficiente.
• Mantenga las conexiones secas.
• No modifique los conectores.
• Apague las cargas antes de realizar conexiones o desconexiones.
• Respete las instrucciones del generador y del sistema E10.

En resumen, el Anker SOLIX E10 AC Generator Adapter permite utilizar un generador portátil de 120/240V como fuente de recarga y bypass para el sistema E10. Ofrece una capacidad de hasta 9600W a 240V y es una solución práctica para extender la autonomía durante apagones prolongados.
