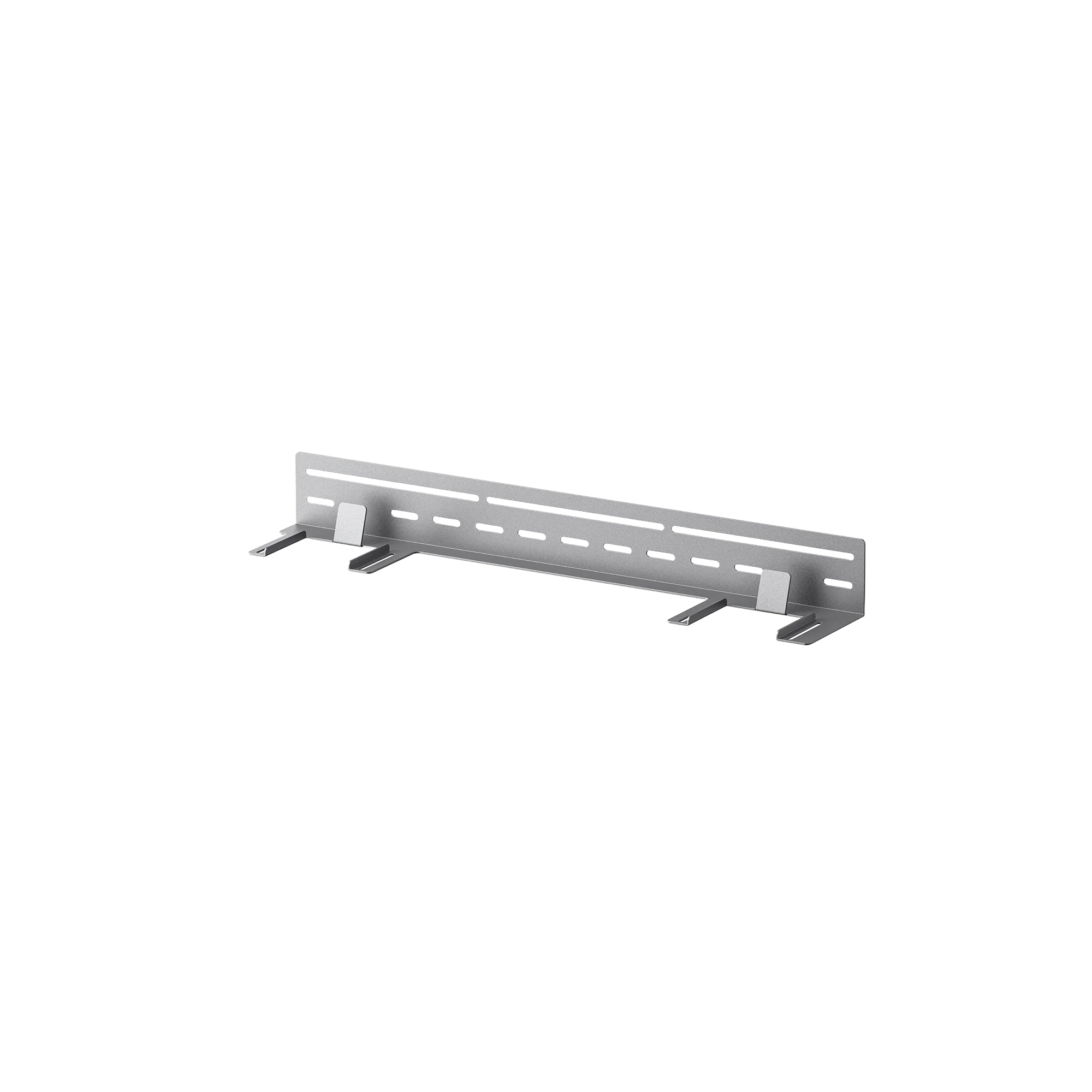

Anker SOLIX E10 Fixed Bracket | Soporte de fijación para sistema E10

El Anker SOLIX E10 Fixed Bracket es un accesorio mecánico de fijación que mantiene estable el sistema E10 cuando el Power Module y las baterías B6000 se instalan en forma de torre.

El soporte se coloca sobre uno de los módulos de batería y se fija directamente a dos postes estructurales de madera. De esta manera, ayuda a evitar que el conjunto se desplace, se incline hacia adelante o se vuelque accidentalmente.

Anker establece que el sistema E10 debe asegurarse a la estructura de la pared mediante el Fixed Bracket en las configuraciones que requieren este soporte. La cantidad y posición de los brackets dependen del tipo de montaje y del número de baterías instaladas.

Estabilidad para configuraciones apiladas

Cada batería Anker SOLIX B6000 pesa aproximadamente 59kg, mientras que el E10 Power Module pesa alrededor de 27.5kg. Por lo tanto, una torre con varias baterías puede superar fácilmente los 200 o 300kg.

Aunque el peso se apoya sobre el piso, Metal Pad o Wall Bracket, la altura del conjunto aumenta conforme se agregan baterías. El Fixed Bracket proporciona una sujeción lateral que mejora la estabilidad y reduce el riesgo de vuelco.

El soporte no aumenta la capacidad de carga ni la capacidad energética del sistema. Su función es exclusivamente mecánica.

Recomendación para cuatro o cinco baterías

Para configuraciones de cuatro o cinco Battery Modules B6000, la guía oficial de Anker establece:

• Instalar un Fixed Bracket sobre la batería superior.
• Se recomienda instalar un segundo Fixed Bracket sobre la tercera batería.

Esta disposición proporciona dos puntos de fijación sobre la torre, mejorando su estabilidad cuando la altura y el peso del sistema son mayores.

Por este motivo, cuando se comercialice para configuraciones de cuatro o más baterías, puede indicarse como un accesorio necesario o recomendado según la posición y el método de montaje.

Cantidad de soportes según la instalación

La cantidad requerida depende del número de baterías y del tipo de montaje.

Montaje directo sobre el piso

Montaje sobre Metal Pad

Montaje sobre Wall Bracket

Estas indicaciones aparecen en la guía oficial del sistema Anker SOLIX E10.

Compatibilidad con diferentes métodos de montaje

El Anker SOLIX E10 Fixed Bracket puede utilizarse con las principales opciones de instalación fija del sistema.

Montaje directo en piso

En esta configuración, las baterías se colocan sobre una superficie firme y nivelada. El Fixed Bracket asegura la torre a la pared y evita que se incline.

Instalación con Metal Pad

El Metal Pad soporta el peso del sistema desde el piso y lo mantiene ligeramente elevado. El Fixed Bracket proporciona la sujeción lateral a la pared.

Instalación con Wall Bracket

El Wall Bracket sostiene la parte inferior del sistema sobre la pared, mientras que el Fixed Bracket asegura los módulos superiores a la estructura.

El Fixed Bracket y el Wall Bracket no son el mismo accesorio: uno proporciona fijación lateral y el otro funciona como base elevada.

Fijación a postes estructurales

La lista oficial previa a la instalación indica que el sistema E10 debe fijarse a dos postes estructurales de madera mediante el Fixed Bracket.

No debe sujetarse únicamente a:

• Panel de yeso.
• Recubrimientos decorativos.
• Tableros delgados.
• Madera deteriorada.
• Superficies sin capacidad estructural.
• Muros huecos sin anclajes apropiados.

Cuando la instalación se realiza sobre concreto o mampostería, la guía oficial indica utilizar pernos de expansión adecuados para ese tipo de pared.

La selección de los anclajes debe considerar el material del muro, el peso del sistema y las normas locales.

Mayor resistencia en zonas sísmicas

Anker presenta este soporte como una solución para mejorar la estabilidad sísmica de los sistemas montados en pared.

El bracket mantiene el E10 firmemente sujeto a la estructura, ayudando a reducir el movimiento del conjunto durante vibraciones o movimientos sísmicos. Por ello, es especialmente recomendable en regiones con actividad sísmica o donde la normativa exige asegurar los sistemas de almacenamiento de energía.

Este soporte no garantiza que el equipo sea inmune a daños durante un terremoto; su función es mejorar la fijación mecánica cuando se instala correctamente.

Acceso para mantenimiento y ampliación

El diseño permite mantener los módulos sujetos sin bloquear el acceso necesario para mantenimiento o futuras ampliaciones.

Anker señala que el bracket mantiene el sistema firmemente instalado mientras conserva el acceso a los módulos. Esto facilita agregar baterías compatibles o retirar un módulo siguiendo el procedimiento oficial.

Antes de agregar o retirar una batería, el sistema debe apagarse y desconectarse siguiendo las instrucciones de Anker.

Instalación del Fixed Bracket

El procedimiento general consiste en:

1. Colocar las baterías B6000 sobre el piso, Metal Pad o Wall Bracket.
2. Determinar la posición del Fixed Bracket según la cantidad de baterías.
3. Localizar los postes estructurales de la pared.
4. Nivelar el soporte.
5. Fijarlo a los postes con los tornillos adecuados.
6. Asegurar el bracket al módulo de batería.
7. Comprobar que la torre esté vertical y estable.
8. Instalar el Power Module sobre la batería superior.
9. Apretar los tornillos laterales de todos los módulos.
10. Verificar que el conjunto no presente movimiento.

Anker recomienda apretar los tornillos lentamente hasta que las arandelas queden completamente asentadas. Un apriete incorrecto puede dañar las roscas.

Instalación profesional recomendada

Aunque el Fixed Bracket no tiene conexiones eléctricas, su instalación forma parte de un sistema residencial pesado y de alta potencia.

Antes del montaje debe revisarse:

• Tipo de pared.
• Ubicación de los postes estructurales.
• Estado de la estructura.
• Cantidad de baterías.
• Altura total de la torre.
• Tipo de base utilizada.
• Nivelación del sistema.
• Distancias de ventilación.
• Espacio para mantenimiento.
• Normas sísmicas y de construcción aplicables.

La instalación eléctrica del sistema E10 debe ser realizada por un contratista o electricista autorizado. Anker proporciona documentación técnica y soporte para instaladores profesionales.

Diferencias frente a otros accesorios de montaje

El Fixed Bracket complementa las instalaciones sobre piso, Metal Pad o Wall Bracket. No reemplaza la base que soporta el peso del sistema.

Contenido de la caja

La página oficial de Anker indica que el paquete incluye:

• Anker SOLIX E10 Fixed Bracket.
• Tornillos de montaje.

No incluye:

• E10 Power Module.
• Baterías B6000.
• Wall Bracket.
• Metal Pad.
• Trolley.
• Power Dock.
• Smart Inlet Box.
• Herramientas.
• Instalación profesional.

Recomendaciones de seguridad

• Fije el soporte directamente a una estructura resistente.
• No lo instale únicamente sobre panel de yeso.
• Utilice anclajes adecuados para concreto o mampostería.
• Verifique que la torre esté nivelada.
• Respete la posición indicada según la cantidad de baterías.
• En configuraciones de cuatro o cinco baterías, considere un segundo bracket.
• No utilice tornillos dañados o incompatibles.
• No exceda cinco baterías por Power Module.
• No retire un bracket con el sistema encendido.
• No intente mover la torre después de fijarla.
• Solicite evaluación profesional cuando existan dudas estructurales.

En resumen, el Anker SOLIX E10 Fixed Bracket es un accesorio de seguridad que fija el sistema E10 a la estructura de la pared. Ayuda a prevenir vuelcos, mejora la resistencia sísmica y proporciona mayor estabilidad en configuraciones con varias baterías apiladas.
