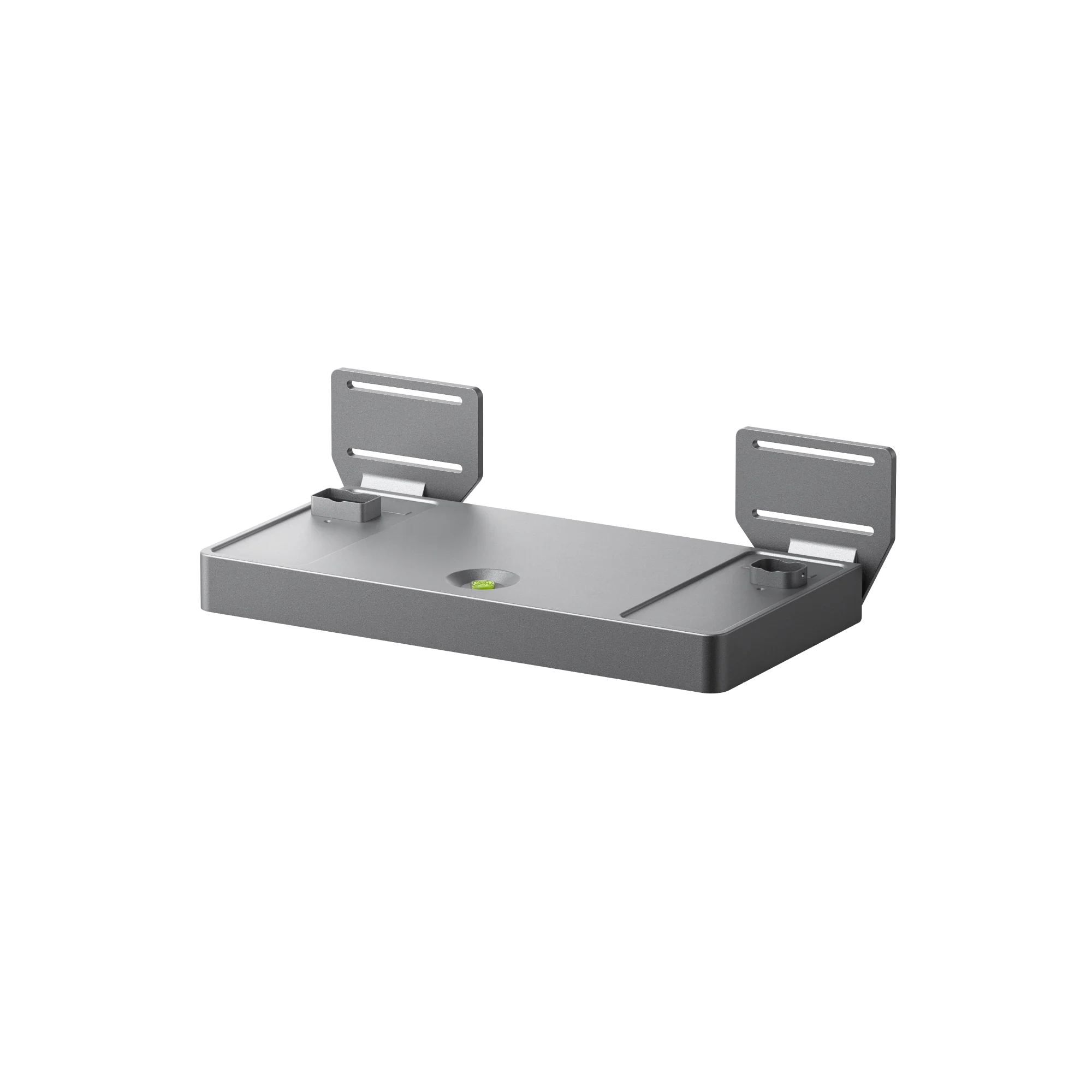

Anker SOLIX E10 Wall Bracket | Soporte de pared para sistema E10

El Anker SOLIX E10 Wall Bracket es una solución de montaje que permite colocar el sistema de almacenamiento energético E10 sobre una pared resistente.

Su función principal es soportar el peso del Power Module y de los módulos de batería, manteniendo el conjunto separado del piso. Esto es especialmente útil en espacios donde puede acumularse agua o donde se busca liberar superficie de suelo.

Anker recomienda la instalación sobre pared en zonas propensas a inundaciones, siempre que la estructura tenga la capacidad de carga necesaria y se respeten los requisitos oficiales de ubicación y separación.

Compatible con hasta cinco baterías B6000

El soporte admite la instalación de:

• Un Anker SOLIX E10 Power Module.
• De una a cinco baterías Anker SOLIX B6000.

El Power Module se coloca en la parte superior del conjunto y las baterías se apilan debajo. Los módulos deben quedar alineados y asegurados con los tornillos laterales incluidos con cada equipo.

La capacidad total del sistema puede variar según la cantidad de baterías instaladas:

El Wall Bracket no aumenta la capacidad energética; únicamente proporciona la estructura para el montaje en pared.

Protección frente a agua acumulada

Una de las principales ventajas del soporte es que permite elevar el sistema por encima del nivel del piso.

Esto puede ayudar a reducir el riesgo de contacto con:

• Agua acumulada.
• Humedad superficial.
• Pequeñas filtraciones.
• Limpieza del piso.
• Inundaciones de bajo nivel.

Anker presenta el montaje elevado como una opción especialmente adecuada para sótanos y áreas propensas a inundaciones. Sin embargo, la altura final debe definirse considerando los requisitos eléctricos, estructurales y de acceso para mantenimiento.

Instalación sobre postes de madera

La guía oficial indica que el Wall Bracket debe fijarse a los postes estructurales de la pared.

Durante la instalación se debe:

1. Ensamblar los bracket holders con el Wall Bracket.
2. Localizar los postes estructurales de la pared.
3. Nivelar correctamente el soporte.
4. Fijarlo de manera segura con los tornillos correspondientes.
5. Colocar las baterías B6000.
6. Instalar los Fixed Brackets adicionales.
7. Colocar el Power Module sobre las baterías.
8. Apretar los tornillos laterales de los módulos.

No debe instalarse únicamente sobre panel de yeso, revestimientos decorativos o superficies que no soporten el peso total.

Peso considerable del sistema

Cada componente del sistema tiene un peso aproximado de:

• E10 Power Module: 27.5kg.
• Cada batería B6000: 59kg.

Una configuración máxima con un Power Module y cinco baterías puede superar los 322kg, sin considerar el peso del Wall Bracket y de los accesorios de instalación. Por ello, la estructura de la pared debe ser revisada cuidadosamente antes del montaje.

Anker recomienda consultar a un profesional cuando existan dudas sobre la capacidad de carga de la pared.

Uso obligatorio de Fixed Brackets

Además del Wall Bracket inferior, el sistema debe asegurarse a la pared mediante los Anker SOLIX E10 Fixed Brackets.

La cantidad recomendada depende del número de baterías:

Los Fixed Brackets ayudan a evitar que el sistema se incline o se separe de la pared. Estos soportes pueden estar incluidos con determinados módulos o venderse por separado, según la configuración comercial.

Espacio libre para ventilación

La instalación debe mantener al menos 30cm de espacio libre sobre el Power Module para permitir la ventilación adecuada.

Anker también indica que debe existir una separación aproximada de 3 a 8cm entre el sistema y la pared, dependiendo de la configuración y del soporte utilizado.

No deben bloquearse las entradas o salidas de aire del equipo.

Instalación interior o exterior

El Wall Bracket puede formar parte de instalaciones interiores o exteriores compatibles con el sistema E10.

Anker indica que el sistema de almacenamiento debe colocarse en espacios adecuados, como:

• Garaje independiente.
• Garaje unido a la vivienda y correctamente separado.
• Pared exterior.
• Cuarto de servicio.
• Área técnica cerrada.
• Sótano autorizado.
• Zona de almacenamiento con protección contra incendios.

En exteriores, el sistema debe respetar las separaciones requeridas respecto a puertas, ventanas, ventilaciones y otras aberturas.

Diferencias frente a otros soportes E10

El Wall Bracket se utiliza como base estructural de la instalación elevada, mientras que los Fixed Brackets proporcionan sujeción adicional.

Instalación profesional recomendada

Aunque el Wall Bracket es un accesorio mecánico, el peso del sistema y su integración con instalaciones eléctricas residenciales hacen recomendable que el montaje sea realizado por personal calificado.

Antes de instalar se debe comprobar:

• Tipo de estructura de la pared.
• Separación entre postes.
• Capacidad de carga.
• Condición de la madera o estructura.
• Nivelación del soporte.
• Cantidad de baterías.
• Altura total del sistema.
• Espacio de ventilación.
• Distancia hacia el Power Dock o Smart Inlet Box.
• Cumplimiento de normas eléctricas y de construcción.

El cable que conecta el E10 con el Power Dock o la Smart Inlet Box mide aproximadamente 1.8m, por lo que la ubicación debe planearse considerando esa distancia.

Contenido de la caja

De acuerdo con la información oficial de Anker, el paquete incluye:

• Anker SOLIX E10 Wall Bracket.
• Bracket Holders.
• Tornillos de montaje.
• Guía de inicio rápido.

No incluye:

• E10 Power Module.
• Baterías B6000.
• Fixed Brackets adicionales.
• Power Dock.
• Smart Inlet Box.
• Instalación profesional.
• Herramientas de montaje.

Recomendaciones de seguridad

• Instale el soporte únicamente sobre una estructura resistente.
• No lo coloque solo sobre panel de yeso.
• Verifique que esté completamente nivelado.
• Utilice los tornillos y soportes indicados.
• Respete el límite de un Power Module y cinco baterías.
• Instale los Fixed Brackets correspondientes.
• No bloquee la ventilación del Power Module.
• No monte el equipo cerca de puertas o ventanas sin respetar las separaciones.
• No coloque el sistema en una zona donde pueda quedar sumergido.
• Solicite una evaluación estructural cuando existan dudas sobre la pared.
• Utilice varias personas o equipo de elevación para colocar las baterías.

En resumen, el Anker SOLIX E10 Wall Bracket es una base de montaje diseñada para elevar y asegurar sobre una pared un Power Module E10 y hasta cinco baterías B6000. Es especialmente útil en instalaciones donde se desea proteger el sistema frente a agua acumulada y aprovechar mejor el espacio disponible.

 Especificaciones técnicas
