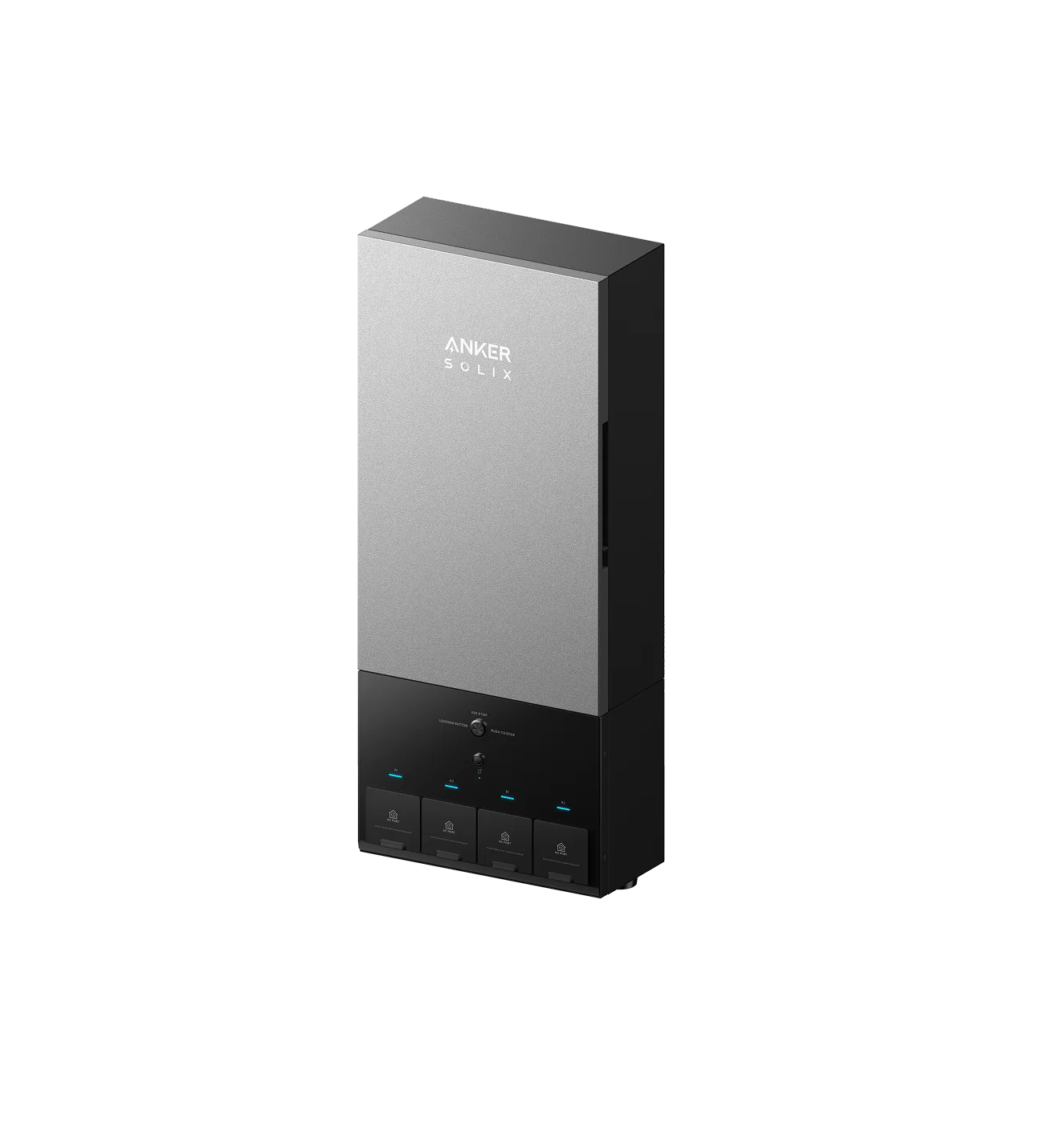

Anker SOLIX Power Dock (ATS) | Respaldo automático para toda la vivienda

Descripción

El Anker SOLIX Power Dock (ATS) está diseñado para convertir una instalación Anker SOLIX E10 en un sistema de respaldo automático para toda la vivienda. Su función principal es supervisar el suministro de la red y cambiar automáticamente a la energía almacenada en las baterías cuando ocurre un apagón.

El Power Dock se instala entre la red eléctrica, el tablero residencial y el sistema E10. De esta forma, puede administrar el flujo de energía entre la vivienda, las baterías, la instalación solar y un generador compatible.

A diferencia del Smart Inlet Box, que se utiliza principalmente en configuraciones de transferencia manual, el Power Dock incorpora un sistema de transferencia automática que no requiere que el usuario conecte o active manualmente el respaldo durante una interrupción eléctrica.

Transferencia automática en menos de 20ms

Durante una falla de la red, el Anker SOLIX Power Dock detecta la interrupción y transfiere el suministro a los módulos E10 conectados en menos de 20 milisegundos.

Esta velocidad de transferencia permite mantener activos muchos equipos electrónicos y electrodomésticos sin una interrupción perceptible. El funcionamiento final dependerá de la configuración del sistema, la potencia disponible y los circuitos conectados.

El sistema puede utilizarse para respaldar equipos como:

• Refrigeradores y congeladores.
• Iluminación del hogar.
• Routers y equipos de comunicación.
• Computadoras y equipos de oficina.
• Sistemas de seguridad.
• Bombas y motores compatibles.
• Electrodomésticos de cocina.
• Equipos de entretenimiento.
• Sistemas de climatización compatibles.

Entrada de servicio de hasta 200A

El Power Dock admite una entrada principal de hasta 200A, por lo que puede instalarse como parte de un sistema de respaldo integral para una vivienda.

Su caja ATS puede utilizar un interruptor principal de hasta 200A para configuraciones de respaldo de toda la casa. La instalación debe diseñarse según la capacidad del servicio eléctrico, el tablero existente y las normas aplicables.

Compatible con hasta tres sistemas Anker SOLIX E10

La caja combinadora del Power Dock puede conectarse con hasta tres Anker SOLIX E10 Power Modules mediante los cables de conexión correspondientes.

La cantidad de módulos E10 determina la potencia, el almacenamiento y la capacidad solar máxima del sistema:

Con una configuración de tres E10, el sistema puede alcanzar hasta aproximadamente 90kWh de almacenamiento y 27kW de entrada solar, dependiendo de la cantidad de baterías y paneles conectados.

Componentes del Anker SOLIX Power Dock

El Power Dock está compuesto por dos elementos principales:

Caja de transferencia automática ATS

La caja ATS se conecta a la red eléctrica y al tablero de la vivienda. Su función es detectar las interrupciones, aislar la casa de la red y transferir automáticamente el suministro al sistema de respaldo.

Integra:

• Relé principal de transferencia.
• Terminales para red y cargas.
• Espacios para interruptores derivados.
• Barras de tierra y neutro.
• Conexión de comunicación con la caja combinadora.
• Interruptor de operación manual para situaciones específicas.

Caja combinadora

La caja combinadora conecta los módulos E10 con la caja ATS y concentra las comunicaciones y conexiones del sistema.

Integra:

• Tres puertos AC para módulos E10.
• Indicadores de estado para las conexiones.
• Conectividad Wi-Fi y Bluetooth.
• Botón IoT.
• Botón de parada de emergencia.
• Entradas de comunicación.
• Conexión auxiliar de alimentación.
• Terminales de salida hacia la caja ATS.

Administración inteligente de circuitos

El Power Dock permite administrar los circuitos respaldados y priorizar las cargas esenciales mediante la aplicación Anker.

Durante apagones prolongados, el sistema puede ayudar a conservar la energía disponible dando prioridad a circuitos importantes. La configuración puede adaptarse según las necesidades de cada vivienda y la cantidad de energía almacenada.

La caja ATS dispone de espacios para circuitos derivados y admite la conexión de circuitos inteligentes conforme a los límites establecidos en la guía de instalación.

Compatibilidad con sistemas solares

El Anker SOLIX Power Dock puede integrarse con instalaciones solares residenciales para administrar la energía generada por los paneles.

Dependiendo del diseño de la instalación, puede trabajar con:

• Paneles conectados directamente al Anker SOLIX E10.
• Sistemas solares existentes acoplados en corriente alterna.
• Arreglos fotovoltaicos compatibles con las entradas del E10.
• Sistemas de almacenamiento para autoconsumo solar.

La caja ATS admite la conexión de sistemas solares mediante un interruptor de hasta 80A, sujeto al diseño eléctrico, las protecciones requeridas y las normas locales.

Compatible con generadores

El Power Dock también permite integrar un generador de respaldo de 120/240V.

Puede conectarse con el Anker SOLIX Smart Generator 5500 o con determinados generadores portátiles y residenciales compatibles. Para generadores de terceros, puede ser necesaria una configuración de control de dos cables o detección de red.

La entrada para generador de la caja ATS admite un interruptor de hasta 100A, dependiendo de la instalación. La configuración debe ser realizada por personal autorizado y conforme a las instrucciones del fabricante del generador.

Modo Storm Guard

Al formar parte del sistema E10, el Power Dock puede trabajar con funciones inteligentes como Storm Guard.

Este modo puede preparar el sistema antes de condiciones meteorológicas adversas, aumentando el nivel de carga de las baterías para disponer de mayor respaldo ante un posible apagón. La disponibilidad de esta función depende de la configuración, la aplicación, la conexión a internet y la región.

Monitoreo mediante la aplicación Anker

La caja combinadora integra conectividad Wi-Fi y Bluetooth para enlazar el sistema con la aplicación Anker.

Desde la aplicación es posible:

• Consultar el estado de la red eléctrica.
• Revisar la carga de las baterías.
• Supervisar la generación solar.
• Consultar el consumo del hogar.
• Configurar modos de energía.
• Administrar circuitos y prioridades.
• Revisar alertas y estados del sistema.
• Configurar horarios según la tarifa eléctrica.

Instalación integrada o separada

El Power Dock puede instalarse de dos formas:

Instalación integrada

La caja ATS y la caja combinadora se instalan juntas como una sola unidad. Esta configuración es adecuada cuando el tablero eléctrico y el sistema E10 se encuentran cerca.

Instalación separada

La caja ATS se instala cerca del tablero eléctrico y la caja combinadora se coloca más cerca de los módulos E10. Esta opción puede utilizarse cuando existe una distancia considerable entre el tablero y el sistema de baterías.

La longitud oficial del cable entre el E10 y el Power Dock es de aproximadamente 1.8m. La ubicación debe planearse considerando el acceso, la ventilación, el espacio libre y las normas eléctricas.

Diseño para instalación exterior

El Anker SOLIX Power Dock cuenta con una carcasa NEMA 3R, diseñada para proteger el equipo contra lluvia, nieve y condiciones ambientales exteriores dentro de los límites establecidos por el fabricante.

Puede instalarse en exteriores o en espacios interiores adecuados. La superficie debe soportar su peso y uno de los lados del equipo debe fijarse correctamente a una estructura resistente.

Botón de parada de emergencia

La caja combinadora incorpora un botón ESS Stop que permite detener inmediatamente el funcionamiento del Power Dock en caso de emergencia.

Al volver a presionarlo, el sistema puede reanudar la operación después de verificar que las condiciones sean seguras. Esta función no sustituye los procedimientos de desconexión y bloqueo requeridos durante trabajos eléctricos.

Instalación profesional requerida

El Anker SOLIX Power Dock es un equipo de transferencia automática conectado al servicio eléctrico principal de una vivienda. Por este motivo, su instalación debe ser realizada por un electricista o instalador calificado.

Antes de instalarlo se deben revisar:

• Capacidad del servicio eléctrico.
• Voltaje residencial de 120/240V.
• Capacidad y diseño del tablero principal.
• Ubicación del Power Dock.
• Cantidad de módulos E10.
• Circuitos que se desea respaldar.
• Potencia y corriente de las cargas.
• Configuración de paneles solares.
• Compatibilidad del generador.
• Cableado, interruptores y protecciones.
• Puesta a tierra y unión de neutro.
• Permisos y normas aplicables.

Las instalaciones con Power Dock normalmente requieren revisión y autorización de la autoridad eléctrica competente.

En resumen, el Anker SOLIX Power Dock (ATS) es el componente que permite convertir el sistema E10 en una solución automática de respaldo residencial. Administra la transferencia entre la red y las baterías, admite hasta tres módulos E10 y permite integrar energía solar, generadores y circuitos inteligentes dentro de una instalación de hasta 200A.

🔧 Especificaciones técnicas
