Anker SOLIX Power Dock – Power Module Connection Cable | Cable de conexión para sistema E10

El Anker SOLIX Power Dock – Power Module Connection Cable permite transportar la energía entre el E10 Power Module y el dispositivo de integración residencial correspondiente.

En una configuración con Power Dock, el cable conecta el puerto AC del E10 con uno de los puertos dedicados de la caja combinadora. Esto permite que el sistema intercambie energía con el tablero residencial y participe en el respaldo automático durante una interrupción de la red.

La guía oficial del Power Dock indica que este equipo admite hasta tres E10 Power Modules, cada uno conectado mediante su propio cable On-Grid. Por lo tanto, las instalaciones con dos o tres módulos E10 requieren un cable independiente para cada unidad conectada.

Conexión rápida entre el E10 y Power Dock

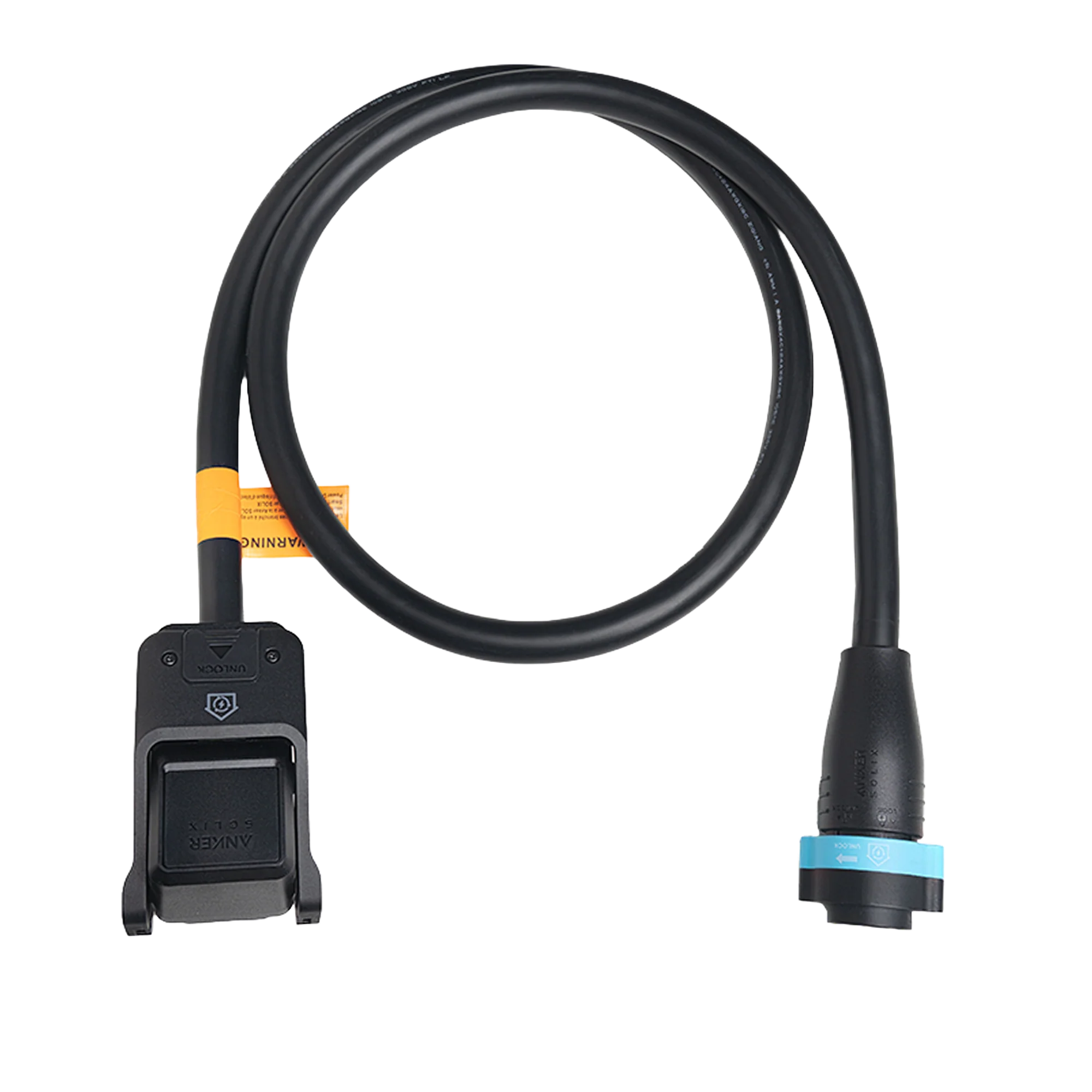

El cable incorpora conectores diseñados específicamente para los puertos del ecosistema Anker SOLIX E10.

Su sistema de conexión rápida evita la necesidad de realizar empalmes o modificar conductores internos. El instalador conecta un extremo al puerto AC del E10 Power Module y el otro al puerto correspondiente del Power Dock.

Esta configuración ayuda a:

• Reducir el tiempo de instalación.
• Evitar errores de cableado.
• Mantener una conexión estable.
• Facilitar el mantenimiento del sistema.
• Conservar la compatibilidad eléctrica entre los componentes.

Anker describe el producto como una solución plug-and-play preparada para instalación.

Compatible con Anker SOLIX Power Dock

El cable puede utilizarse para conectar el E10 Power Module con el Power Dock AX170.

El Power Dock dispone de hasta tres puertos AC para módulos E10. La capacidad final de la instalación depende de la cantidad de módulos y baterías conectados:

Cada cable debe conectarse individualmente entre un E10 Power Module y uno de los puertos de la caja combinadora del Power Dock.

Compatible con Anker SOLIX Smart Inlet Box

Aunque el nombre comercial hace referencia al Power Dock, la página oficial también indica compatibilidad con la Anker SOLIX Smart Inlet Box.

En una instalación con Smart Inlet Box, el cable puede utilizarse como conexión On-Grid entre el E10 y la caja de entrada. Esta conexión permite cargar la batería desde la red y utilizar el sistema para administración energética diaria.

La Smart Inlet Box utiliza conexiones separadas para On-Grid y Backup, por lo que debe confirmarse qué cable requiere cada puerto según la configuración instalada.

Funcionamiento a 240V AC

El cable está clasificado oficialmente para operar a:

• 240V AC
• 60Hz

Estas especificaciones corresponden al sistema residencial de fase dividida utilizado por el Anker SOLIX E10 en Norteamérica.

El cable no convierte voltajes ni modifica la frecuencia. Su función es transmitir la energía disponible entre los componentes compatibles del sistema.

Longitud de 1.8 metros

Anker establece una distancia máxima de 5.9 pies, equivalente a 1.8m, entre el puerto AC del E10 y el puerto AC del Power Dock o de la Smart Inlet Box.

Esta distancia corresponde a la longitud oficial del cable de conexión. La ubicación de los equipos debe planearse para que ambos extremos puedan conectarse sin estirar, modificar o extender el cable.

Antes de instalar se recomienda verificar:

• Ubicación del Power Module.
• Ubicación del Power Dock o Smart Inlet Box.
• Trayectoria del cable.
• Espacio libre alrededor de los conectores.
• Ausencia de curvas cerradas o tensión.
• Protección frente a golpes y objetos cortantes.

Uso en respaldo automático

Cuando se utiliza con el Power Dock, el cable forma parte de una configuración de respaldo automático.

Durante una interrupción eléctrica, el Power Dock detecta la falla de la red y administra el flujo de energía proveniente de los módulos E10 conectados. El cable transporta la energía entre el E10 y la caja combinadora.

El tiempo de transferencia automática depende del sistema completo y no del cable por sí solo.

Uso en respaldo manual

El cable también puede formar parte de una instalación con Smart Inlet Box.

En este tipo de configuración, el usuario activa manualmente la transferencia mediante un interlock compatible en el tablero eléctrico. El cable permite mantener enlazado el E10 con la caja, pero no realiza ninguna conmutación automática.

Para respaldo automático se requiere el Power Dock.

No aumenta la potencia del sistema

El cable no incrementa la potencia, la capacidad de batería ni la cantidad de circuitos que pueden respaldarse.

La energía disponible depende de:

• Cantidad de E10 Power Modules.
• Número de baterías B6000.
• Potencia de salida del sistema.
• Configuración del Power Dock o Smart Inlet Box.
• Capacidad del tablero eléctrico.
• Cargas conectadas.

El cable únicamente proporciona la conexión física y eléctrica entre los equipos.

Instalación profesional requerida

Debido a que trabaja con sistemas residenciales de 240V, su instalación debe realizarla personal eléctrico calificado.

Antes de instalarlo se debe:

1. Apagar el E10 Power Module.
2. Desenergizar el Power Dock o la Smart Inlet Box.
3. Confirmar que los interruptores estén apagados.
4. Revisar que el cable no presente daños.
5. Conectar cada extremo al puerto indicado.
6. Asegurar completamente los conectores.
7. Evitar doblar o tensar el cable.
8. Seguir el procedimiento de puesta en servicio del sistema.

Todas las conexiones eléctricas del Power Dock deben realizarse por profesionales calificados y conforme a las normas locales.

No debe modificarse ni extenderse

Debido a que integra conectores y conductores específicos, no debe:

• Cortarse.
• Empalmarse.
• Extenderse.
• Modificarse.
• Utilizarse con adaptadores no autorizados.
• Instalarse si presenta daños.
• Forzarse dentro de un puerto incompatible.

Cuando la distancia entre el E10 y el Power Dock supera 1.8m, los equipos deben reubicarse conforme a los requisitos oficiales de instalación.

Contenido de la caja

La página oficial indica que el paquete incluye:

• Un cable de conexión Anker SOLIX para Power Dock o Smart Inlet Box.

En el apartado de contenido, Anker lo identifica como Smart Inlet Box On-Grid Cable, aunque la misma página comercial lo presenta como Power Dock – Power Module Connection Cable y confirma compatibilidad con ambos equipos.

No incluye:

• Anker SOLIX E10 Power Module.
• Batería B6000.
• Power Dock.
• Smart Inlet Box.
• Interruptores eléctricos.
• Instalación profesional.
• Conduit o accesorios adicionales.

Recomendaciones de seguridad

• Utilice el cable únicamente con equipos Anker SOLIX compatibles.
• No conecte ni desconecte el cable con el sistema energizado.
• No exceda el voltaje nominal indicado.
• Mantenga los conectores limpios y secos.
• No utilice el cable si está aplastado, cortado o deformado.
• No realice empalmes ni extensiones.
• No fuerce el conector dentro del puerto.
• Evite curvas pronunciadas.
• Manténgalo lejos de fuentes intensas de calor.
• Proteja el recorrido contra impactos.
• La instalación debe realizarla un electricista calificado.

En resumen, el Anker SOLIX Power Dock – Power Module Connection Cable es un accesorio original de 1.8m que conecta el E10 Power Module con el Power Dock o la Smart Inlet Box. Está clasificado para 240V AC a 60Hz y permite una integración rápida y estable dentro del sistema de respaldo residencial E10.
