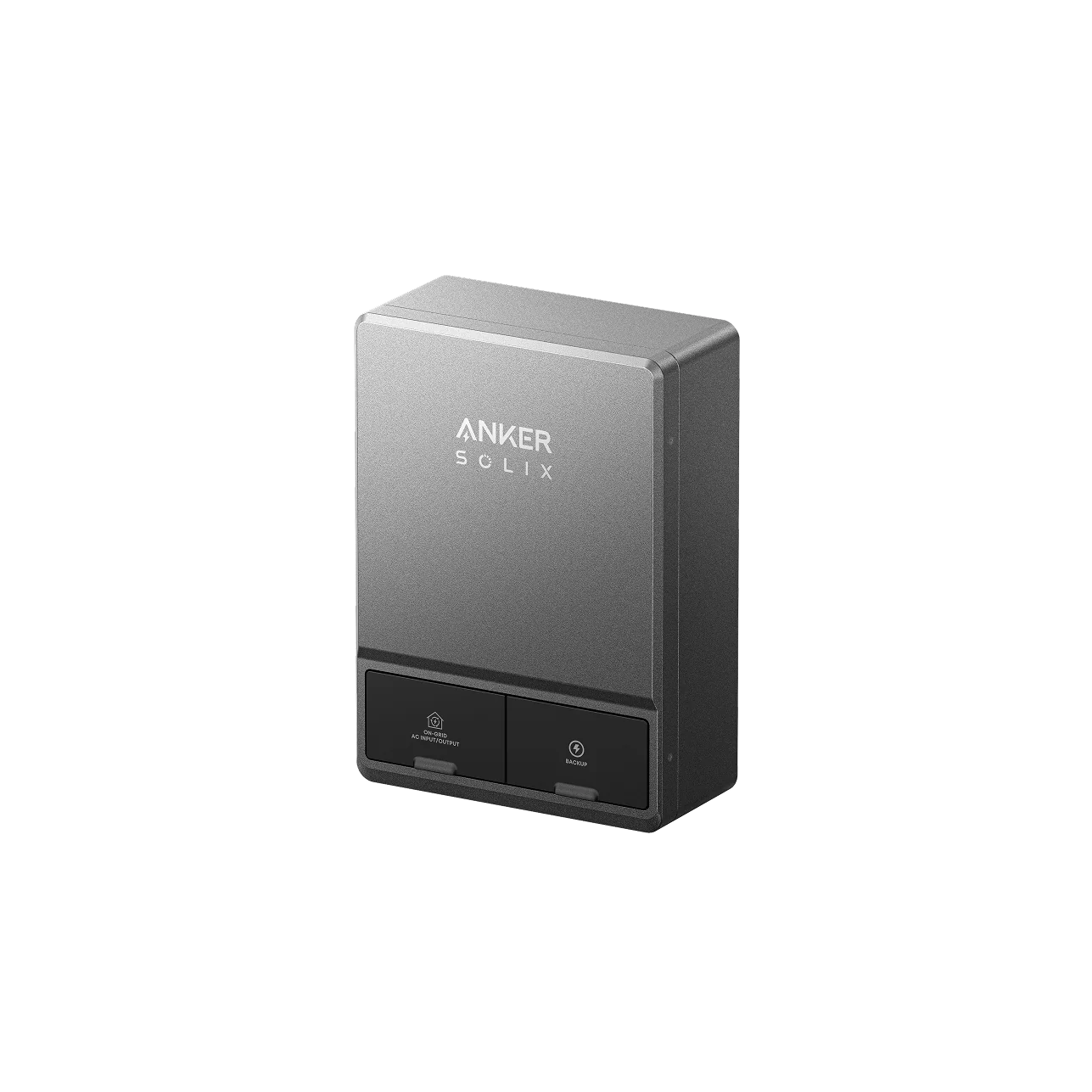

Anker SOLIX Smart Inlet Box | Respaldo manual para el hogar

La Anker SOLIX Smart Inlet Box es un accesorio de integración eléctrica para el sistema Anker SOLIX E10. Su función principal es crear una conexión segura entre el Power Module E10 y el tablero eléctrico de la vivienda.

A diferencia del Power Dock, que funciona como un sistema de transferencia automática, la Smart Inlet Box utiliza una configuración de respaldo manual. Cuando se presenta un apagón, el usuario debe aislar la vivienda de la red eléctrica y activar el circuito de respaldo mediante un interlock compatible instalado en el tablero.

Esta solución puede resultar adecuada para usuarios que necesitan respaldo residencial, pero no requieren una transferencia automática inmediata durante una interrupción del suministro.

Respaldo manual con Anker SOLIX E10

La Smart Inlet Box está diseñada para utilizarse con el Anker SOLIX E10 Power Module y sus módulos de batería compatibles.

Durante un apagón, el sistema E10 puede suministrar energía a través del puerto de respaldo de la caja. Para hacerlo de manera segura, el tablero eléctrico debe incorporar un interlock que impida que el interruptor principal de la red y el interruptor de respaldo permanezcan activados simultáneamente.

Este sistema ayuda a evitar que la energía almacenada regrese accidentalmente hacia la red pública. El interlock debe ser compatible con el modelo específico del tablero eléctrico y adquirirse por separado.

Dos puertos para respaldo y ahorro diario

La Anker SOLIX Smart Inlet Box dispone de dos conexiones principales:

Puerto Backup

El puerto de respaldo permite que el sistema E10 alimente el tablero durante un corte eléctrico. La corriente continua máxima de la caja es de 100A, aunque la salida del puerto de respaldo del E10 está limitada a un máximo de 40A.

Puerto On-Grid

El puerto conectado a la red permite cargar las baterías y utilizar la energía almacenada durante periodos de mayor costo eléctrico. La caja admite hasta 100A de corriente continua, mientras que la conexión On-Grid del E10 está limitada a un máximo de 32A.

Esta configuración permite utilizar el sistema no solo durante apagones, sino también como una herramienta de administración energética cotidiana.

Ahorro energético diario

Al permanecer conectado a la red, el sistema puede almacenar energía durante horarios de menor tarifa y utilizarla cuando el precio de la electricidad es más elevado.

También puede aprovechar la energía generada por paneles solares conectados al sistema E10. Anker indica que, dependiendo de la configuración y los hábitos de consumo, el sistema puede ayudar a reducir significativamente el gasto eléctrico. El ahorro real dependerá de las tarifas, la producción solar, la capacidad de batería y el consumo del hogar.

Monitoreo del flujo de energía

La Smart Inlet Box incluye tres transformadores de corriente o sensores CT de 200A, utilizados para medir el flujo energético de la red y de una instalación solar compatible.

Los sensores se colocan en:

• Línea L1 de la red.
• Línea L2 de la red.
• Línea correspondiente al sistema solar.

El sistema puede detectar automáticamente la dirección de la corriente, por lo que no es necesario orientar manualmente las flechas de los sensores durante la configuración.

Compatible con Anker SOLIX Smart Meter

Como alternativa a los sensores CT incluidos, la Smart Inlet Box puede utilizarse con el Anker SOLIX Smart Meter, vendido por separado.

El Smart Meter ofrece mayor precisión de medición y puede comunicarse con el sistema mediante una conexión cableada o inalámbrica. Esta alternativa puede ser útil cuando la ubicación o configuración del tablero dificulta la instalación directa de los sensores incluidos.

Modo Storm Guard

Al integrarse con el sistema E10 y la aplicación Anker, la Smart Inlet Box puede trabajar con el modo Storm Guard.

Esta función utiliza alertas de clima severo para preparar las baterías antes de un posible apagón. El sistema puede aumentar automáticamente el nivel de carga utilizando energía solar o de la red, siempre que exista conexión a internet y la función esté disponible en la región.

Uso con paneles solares

La Smart Inlet Box puede monitorear una instalación solar mediante los sensores de corriente incluidos o mediante el Smart Meter opcional.

Los paneles solares no se conectan directamente a la caja. La energía solar puede integrarse de las siguientes formas:

• Paneles conectados a las entradas solares DC del Anker SOLIX E10.
• Sistema solar residencial acoplado en corriente alterna.
• Instalación solar existente monitoreada mediante sensores CT.

La compatibilidad depende del voltaje, corriente, configuración del inversor solar y diseño de la instalación.

Compatible con generadores mediante el E10

La Smart Inlet Box no funciona como entrada directa universal para cualquier generador. Sin embargo, el sistema E10 puede integrarse con el Anker SOLIX Smart Generator o con determinadas configuraciones de generadores compatibles.

La conexión del generador debe realizarse conforme a las instrucciones del sistema E10 y no debe confundirse con el puerto de respaldo de la Smart Inlet Box.

Protección para instalación exterior

La caja cuenta con clasificación NEMA Type 3R, por lo que está diseñada para soportar lluvia, nieve y polvo dentro de los límites establecidos por el fabricante.

Su rango de operación es de −20°C a 55°C, lo que permite instalarla en interiores o exteriores adecuados. El lugar debe mantenerse seco, ventilado y alejado de sustancias inflamables, explosivas o químicas.

Diseño compacto para montaje en pared

La Anker SOLIX Smart Inlet Box tiene dimensiones de 418 × 280 × 131mm y un peso aproximado de 6.5kg.

Está diseñada para instalarse sobre una pared capaz de soportar su peso. Además, debe colocarse lo suficientemente cerca del sistema E10 para que los cables de conexión de 1.8m alcancen correctamente los puertos On-Grid y Backup.

Contenido de la caja

De acuerdo con Anker, el paquete incluye:

• Anker SOLIX Smart Inlet Box.
• Cable On-Grid.
• Cable de respaldo.
• Tres transformadores de corriente CT de 200A.
• Accesorios y documentación de instalación.

El interlock, los interruptores para el tablero, el Smart Meter, el sistema E10 y la instalación profesional se venden por separado.

Interruptores requeridos

La lista oficial previa a la instalación indica que deben adquirirse:

• Un interruptor bipolar de 40A.
• Un interruptor bipolar de 50A.
• Un interlock compatible con el tablero eléctrico del usuario.

Estos componentes no necesariamente están incluidos y deben seleccionarse según la marca, modelo y capacidad del tablero existente.

Paro de emergencia

La caja incorpora terminales para conectar un dispositivo externo de apagado de emergencia o EPO.

El dispositivo compatible debe contar con:

• Un contacto normalmente cerrado.
• Capacidad mínima de 30V DC y 1A.
• Instalación en una ubicación exterior accesible cuando la caja se coloque dentro de un garaje.

Este dispositivo permite activar un apagado rápido del sistema cuando lo requieran las normas eléctricas locales.

Instalación profesional requerida

La Anker SOLIX Smart Inlet Box trabaja con circuitos residenciales de alta tensión y debe ser instalada por un electricista calificado.

Antes de realizar la instalación deben verificarse:

• Compatibilidad del tablero eléctrico.
• Disponibilidad de un interlock específico para el tablero.
• Espacio para los interruptores bipolares.
• Voltaje residencial de 120/240V.
• Ubicación y distancia del sistema E10.
• Capacidad de los circuitos que se desea respaldar.
• Acceso para instalar los sensores CT.
• Cableado, conduit y puesta a tierra.
• Permisos requeridos por la autoridad local.

Anker señala que estas instalaciones generalmente requieren permisos de la autoridad competente.

En resumen, la Anker SOLIX Smart Inlet Box es una solución de conexión y transferencia manual para integrar el sistema E10 con el tablero eléctrico residencial. Permite utilizar energía almacenada durante apagones, administrar el consumo diario y monitorear el flujo de energía sin requerir un Power Dock automático.

🔧 Especificaciones técnicas
